نمونه کار ساندویچ پانل سقفی

نمونه کار ساندویچ پانل سقفی

Sandwich panel work ceiling

نمونه کار ساندویچ پانل سقفی

ساندویچ پانل سقفی از ۳ جزء لایه رویه و لایه زیره و فوم پلی اورتان تزریق شده دربین این لایه ها تشکیل شده است. به دلیل چسبندگی بسیار خوب فوم پلی اورتان به لایه زیره و لایه رویه این سه جزء از یکدیگر جدا نشدنی بوده و بصورت یک شیء یکپارچه عمل مینمایند.

نمونه کار ساندویچ پانل سقفی

Sandwich panel work ceiling

امروزه با توجه به قیمت بالای انرژی ، و الزام به جلوگیری از هدر روی سرمایه های ملی ، ساندویچ پانل های پلی اورتان سقفی بهترین گزینه برای پوشش سقف سوله ها و ساختمان ها با کاربری های گوناگون میباشد. ساندویچ پنل یک ساختار سبک و مرکب است که از دو لایه بیرونی پوششی و یک لایه میانی عایق(فوم) تشکیل شده است.جنس پوشش معمولا از ورق های فلزی,گالوانیزه,آلوزینک, الومینیوم و یا فویل آلومینیومی,نایلون,کاغذ کرافت و … می باشد و همچنین هسته عایق می تواند از جنس پلی یورتان,پلی استایرن,پشم سنگ,پشم شیشه می باشد.

نمونه کار ساندویچ پانل سقفی

موارد کاربری و استفاده ساندویچ پانل سقفی

Uses and usage of ceiling panel sandwich

پوشش سقف سوله و ساختمان های صنعتی
پوشش سقف کانتینر های حمل و نقل
پوشش سقف انواع سرد خانه های ثابت و متحرک
پوشش سقف کانکس های ثابت و متحرک
پوشش سقف انبار و سیلو

تولید ساندویچ پانل سقفی

Production of ceiling sandwich panels

ساندویچ پانل سقفی ورق رو دارای طرح شادولاین ذوزنقه و ورق زیر صاف یا
شیار دار میباشد که جهت تولید ابتدا ورق ها که بصورت کویل وارد شرکت شده
اند توسط دستگاه تمام اتوماتیک ورق صاف کن باز و صاف شده و پس از فرم
دهی با دستگاه رول فرمینگ شده و با توجه به طرح از قبل تعیین شده ورق فرم
گرفته و مابین دو ورق فوم پلی یورتان ویا فوم پلی استایرن و یا فوم اکس پی اس
بصورت یکنواخت و خطی ریخته شده و پس از پخت شکل نهایی ساندویچ پانل
سقفی بدست می آید . این نوع ساندویچ پانل جهت استفاده در سقف می باشد
که با توجه به گامهای ذوزنقه ای و شکل اورلپ آن امکان نفوذ آب به داخل را از
بین می برد و جهت طولهای بلند ) بالاتر از ۱۳ متر( قابلیت اورلپ شدن روی
یکدیگر را دارد .

نمونه کار ساندویچ پانل سقفی

ویژگی های ساندویچ پنل سقفی

Sandwich panel features

لایه های بیرونی و درونی یا به عبارتی رویه و زیره ساندویچ پانل های سقفی میتوانند از ورق های گالوانیزه ، آلوزینک ، استنلس استیل، آلومینیوم ، مس و یا P.V.C باشند. فوم پلی اورتان تزریقی با کلاس مقاومت در برابر آتش سوزی B1 و یا B2 در استاندارد و فشردگی (دانسیته)۴۰kg/m³ در بین دو ورق تزریق میگردد.

ساندویچ پانل سقفی جهت استفاده در سقف سازه سوله می باشد که با توجه به گامهای ذوزنقه ای و شکل اورلپ آن امکان نفوذ آب به داخل را از بین می برد و جهت طول های بلند (بالاتر از ۱۳ متر) قابلیت اورلپ شدن روی یکدیگر را دارد.

ساندویچ پانل های سقفی بر اساس سفارش، در ضخامت های ۱۵ تا ۲۵۰ میلیمتر و عرض های ۹۰ تا ۱۱۰ سانتیمتر و طول های دلخواه در رنگ ها و طرح های گوناگون تولید میگردند.

در زمان اتصال پانل ها به سوله و یا سازه از پیچ های سرمته ای استفاده می نمایند .

نمونه کار ساندویچ پانل سقفی

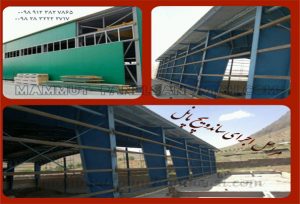

آموزش نصب ساندویچ پانل سقفی

Installation of ceiling panel sandwich

الف:آببندی پانل ها در محل اتصال به هم زیاد تر باشد.

ب:چسبندگی پانل ها به هم در محل درز زیاد تر شود.

ج:تبادل حرارتی در محل اتصال بسیار کمتر گردد

نصب ساندویچ پانل سقفی با نصب ورق های شیروانی سقفی متمایز است
اما روش کار آنها شبیه است اما یک نصاب ورق شیر وانی کوب نمی تواند حتما از پس یک اجرای خوب نصب پانل بر بیاید, ولی در کل با توجه به اینکه پانل های سقفی ماموت جهت اینکه آب از بالا نفوذ نداشته باشد دارای چندین گام میباشند که گام آخر زیر آن فوم ندارد و بر روی ساندویچ پانل سقفی بغل خود اورلپ می شود و همپوشانی رخ می دهد .

قیمت نصب ساندویچ پانل با توجه به متراژ و راحتی کار مشخص می گردد .

قیمت ساندویچ پانل تولیدی شرکت ماموت با توجه به کیفیتی که دارد

و از ورق آلومینیوم تشکیل شده است از کیفیت بالایی برخوردار است

گام های پانل های سقفی شرکت ماموت به تعداد ۵ عدد می باشد

که گام اخر اورلپ بوده است .

تولید کنندگان پانل سقفی به این نکته توجه ندارند در زمان تولید باید خط تولید کننده پانل سقفی از تجهیزات و لوازم عالی تولید گردد و فوم پلی اورتان باید به طریق تزریقی صورت گیرد . لازم به ذکر است سقف سازه های فلزی فضایی که دارای قوس می باشند ساندویچ پانل های سقفی امکان نصب توسط نصابان ماهر وجود دارد .

اجرت اجرای ساندویچ پانل با توجه به نوع عملیات نصب و برشکاری پانل و ارتفاع سازه و اسکان و جرثقیل و نیروی انسانی مورد نیاز تعیین کننده است .

نمونه کار ساندویچ پانل سقفی
